H3C交换机技术文档

本文主要针对于h3c万兆交换机平时常用操作做了一下整理希望对大家有用

升级固件

1. 连接交换机

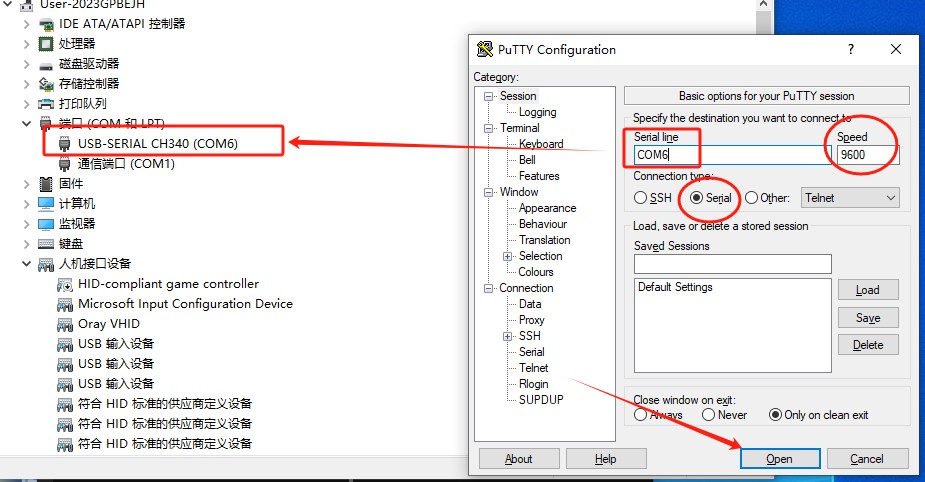

找一台电脑或笔记本插上console调试线（安装好驱动 RS232驱动下载）下载远程工具”putty.exe“ 打开
Serial line： COM6 (先查看设备管理器是COM6) ，speed: 9600，connection type选择 Serial ，最后点open

2. 格式化flash

交换机通电在putty软件的控制台按Ctrl+b 出现下面画面

按Ctrl + b 出现下面画面

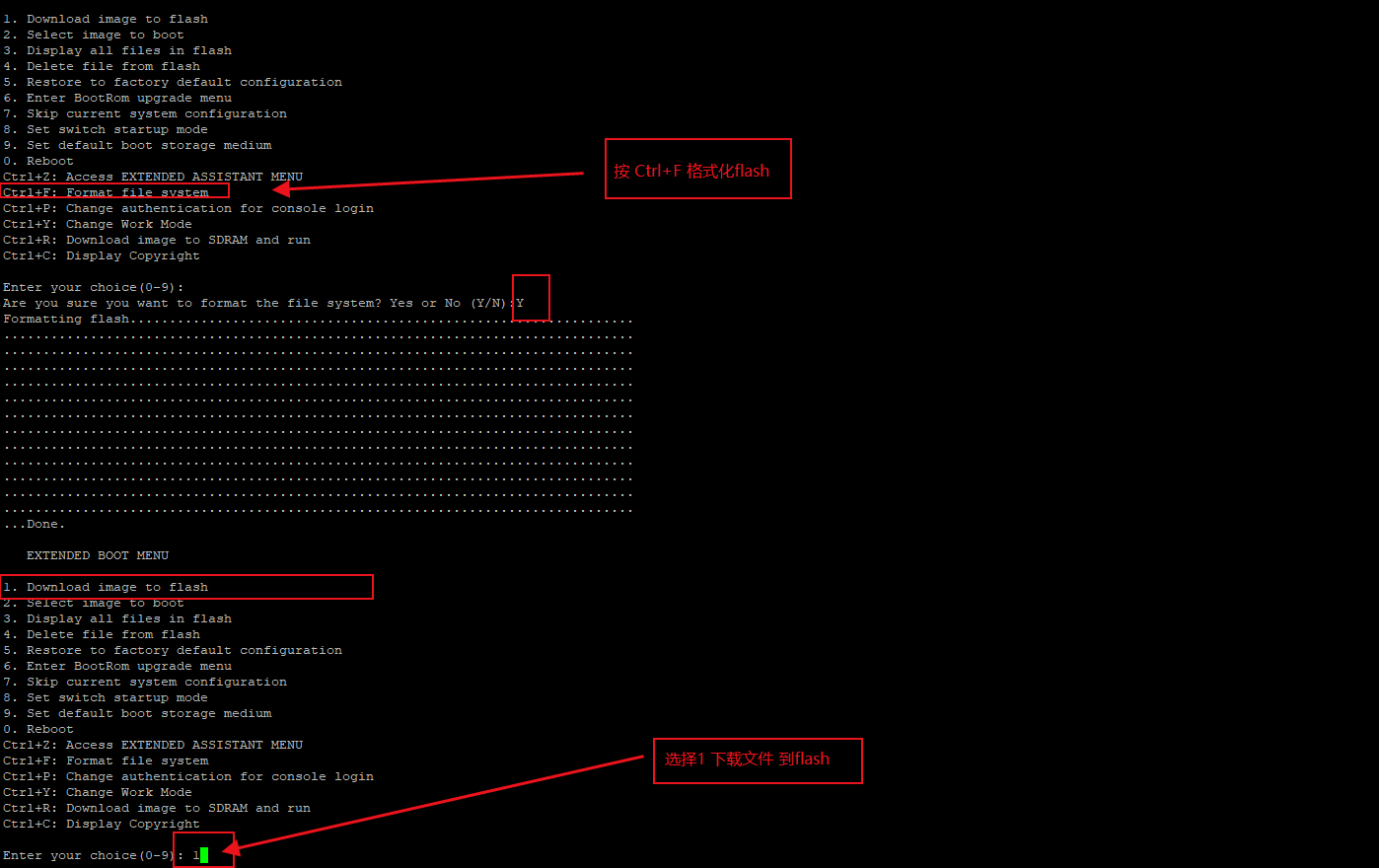

按Ctrl + F    //格式化flash
 Y    回车
格式化完后
选择“1” 下载文件到flash

3. 设置ip和tftp软件

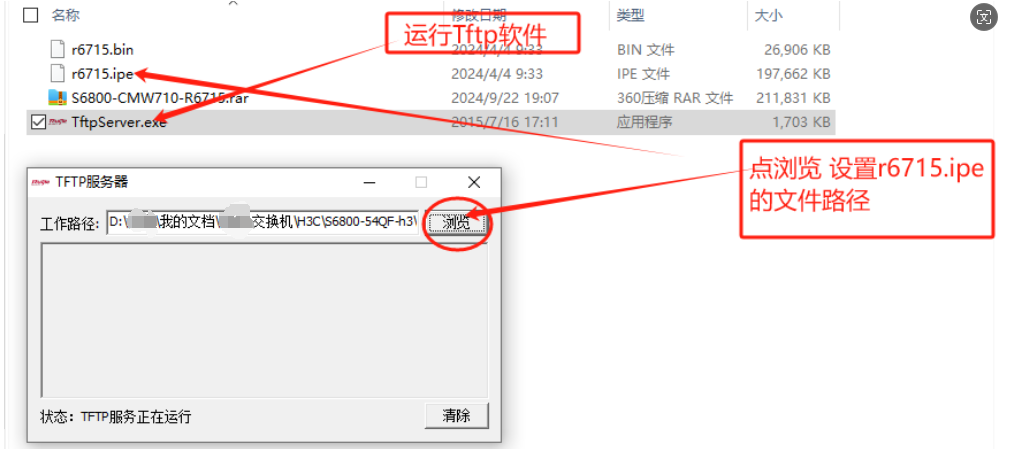

下载最新的固件包S6800-CMW710-R6715 并解压，运行“TftpServer.exe” 点右侧的浏览设置好ipe文件的路径

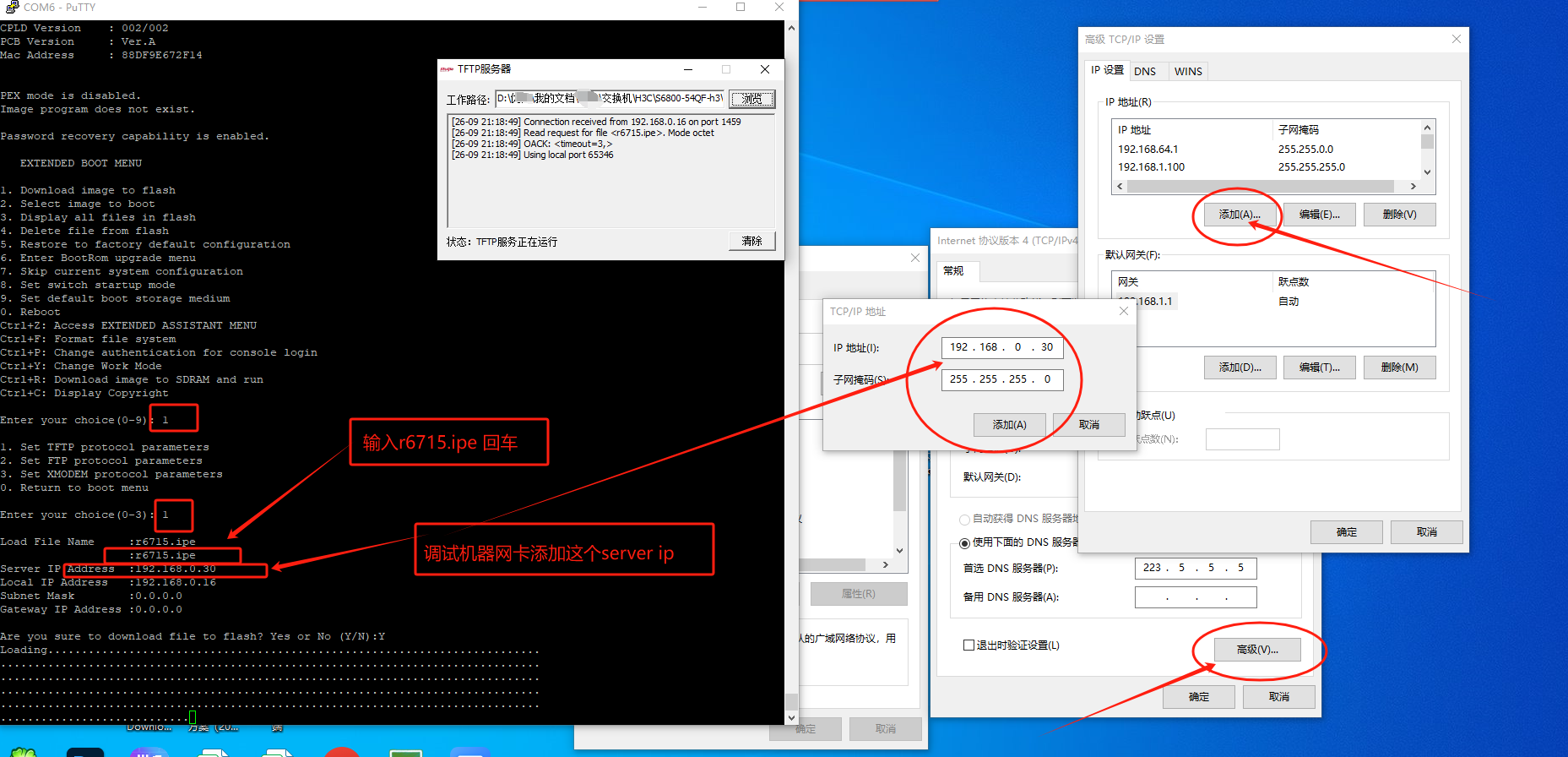

在putty控制台输“1”回车（ “set tftp protocol parameters”）

在load file name 的地方输入： r6715.ipe 回车

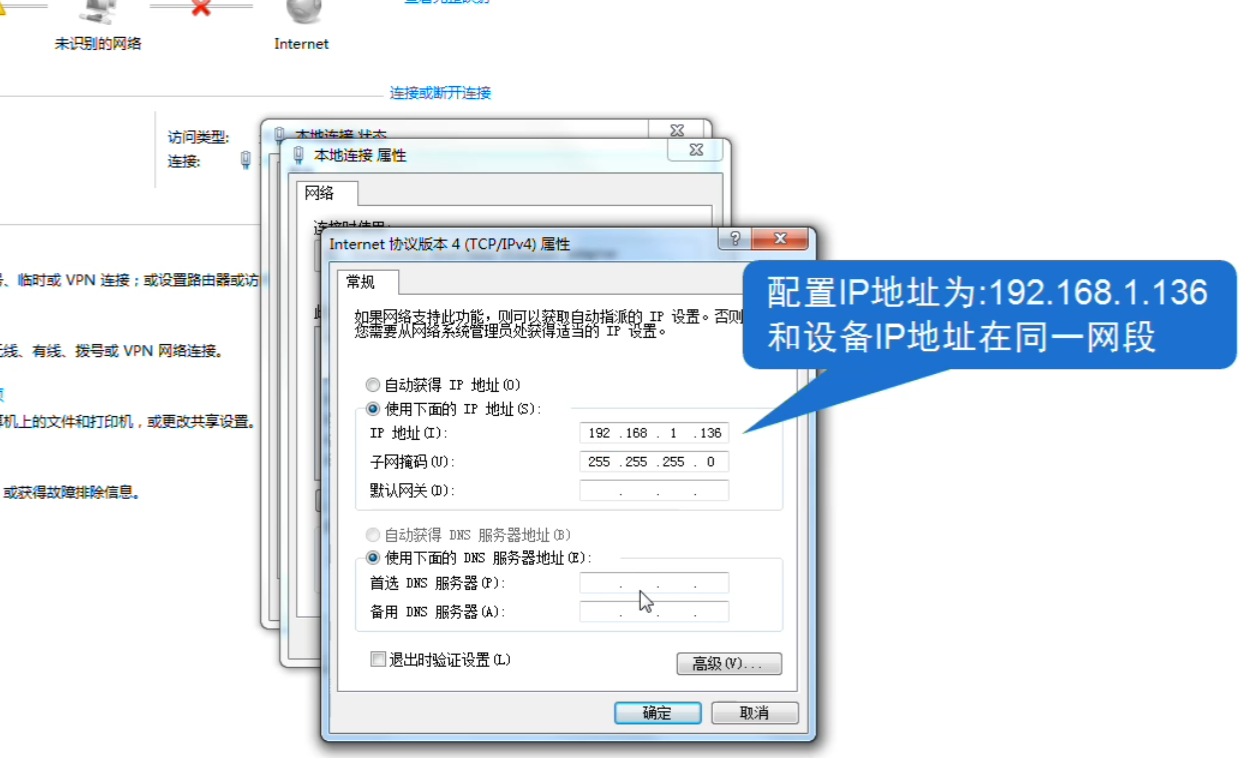

这个时候会出现server IP address ：192.168.0.30 (某一个ip) 按照下图指示给电脑的网卡添加前面显示的地址（ip添加好后重新运行一下tftpserver软件）

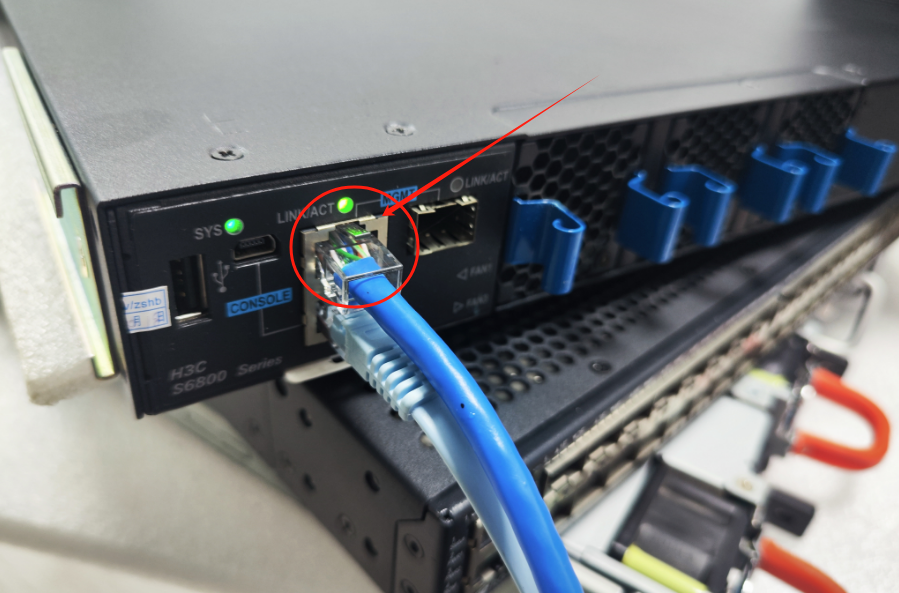

弄一个网线连接电脑网卡和交换机console上面那个的“mgmt”口

在控制台按4次回车 , 选 “Y” 回车,开始下载文件

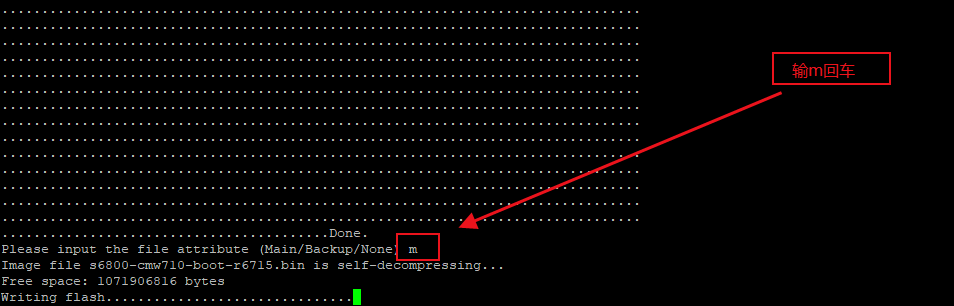

等文件下载完后会提示 “Please input the file attribute (Main/Backup/none)” :输入“ m ”回车等待写入flash完成

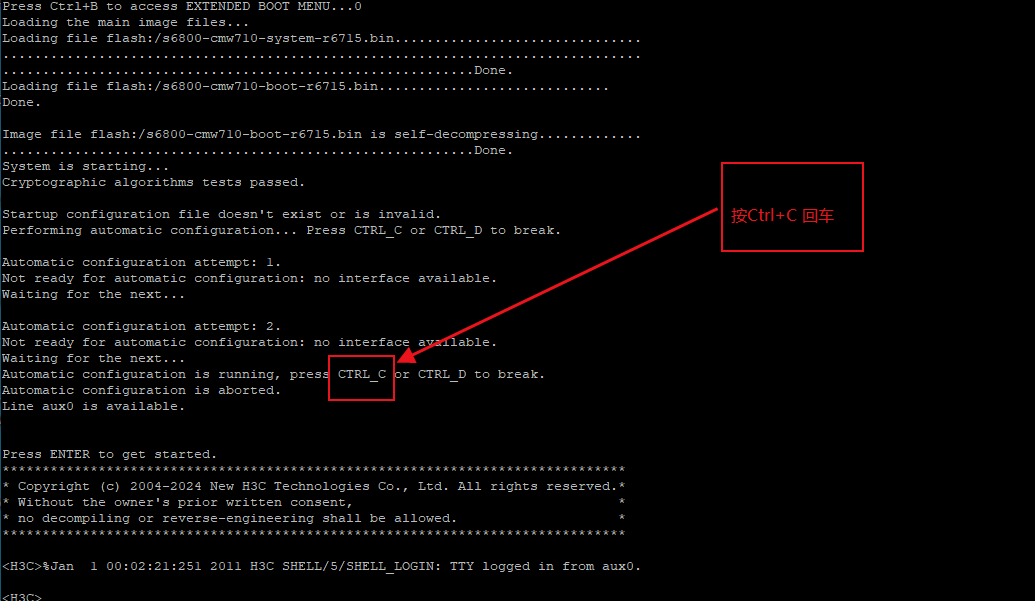

升级完成重启交换机后按“Ctrl+C ”

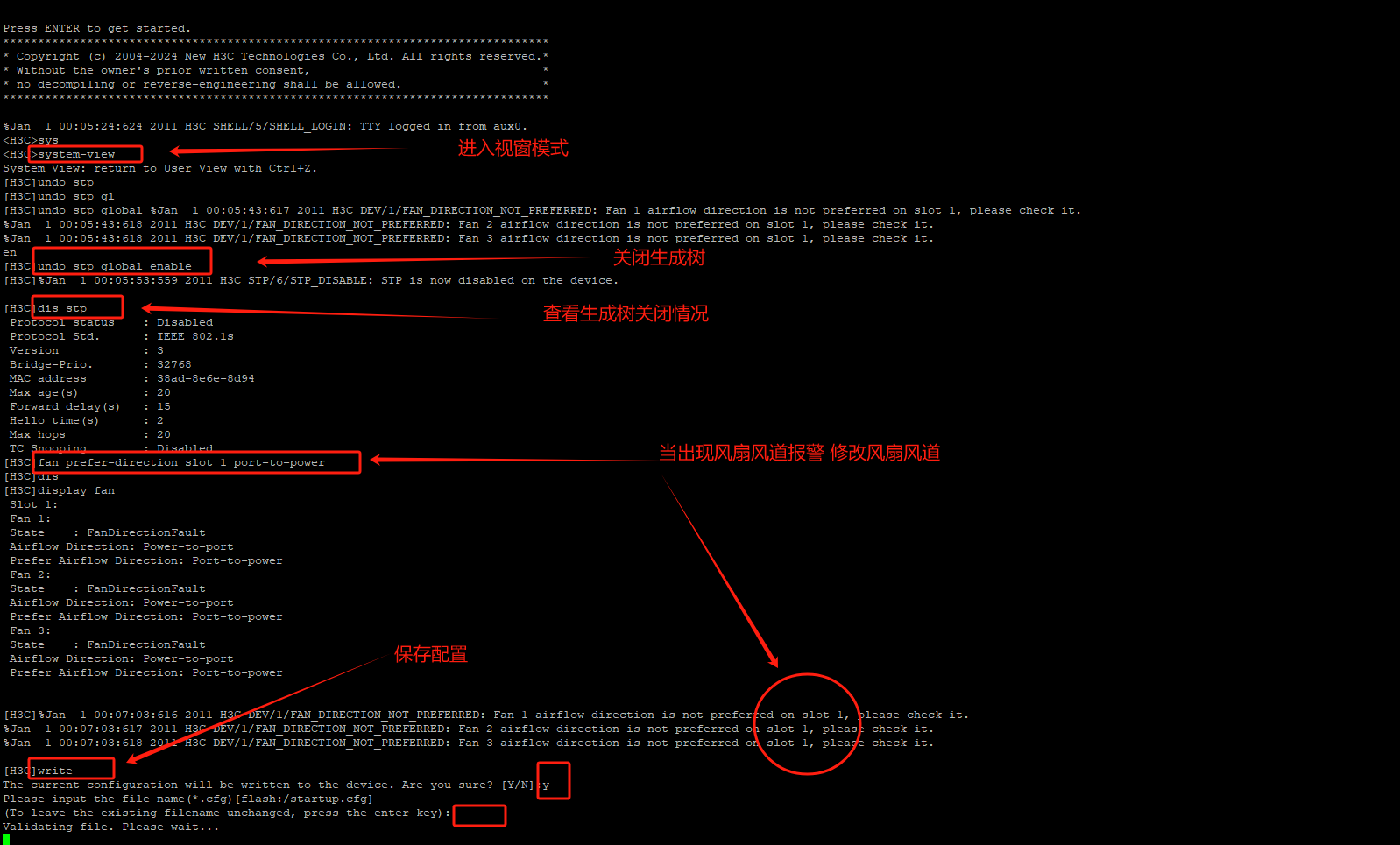

4. 关闭生成树

关闭生成树

system-view     // 进入视窗模式
undo stp global enable       // 关闭生成树
dis stp       // 显示 Protocol status    : Disabled  就是关闭成功

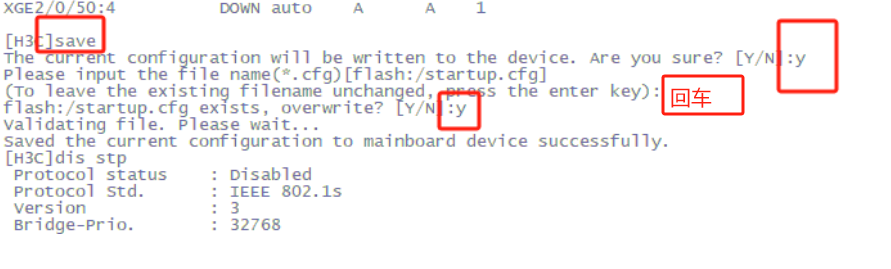

save      // 保存配置
exit     // 退出视窗模式
reboot   // 重启机器 先要用exit退出视窗模式
y     回车

5. 修改风扇风道

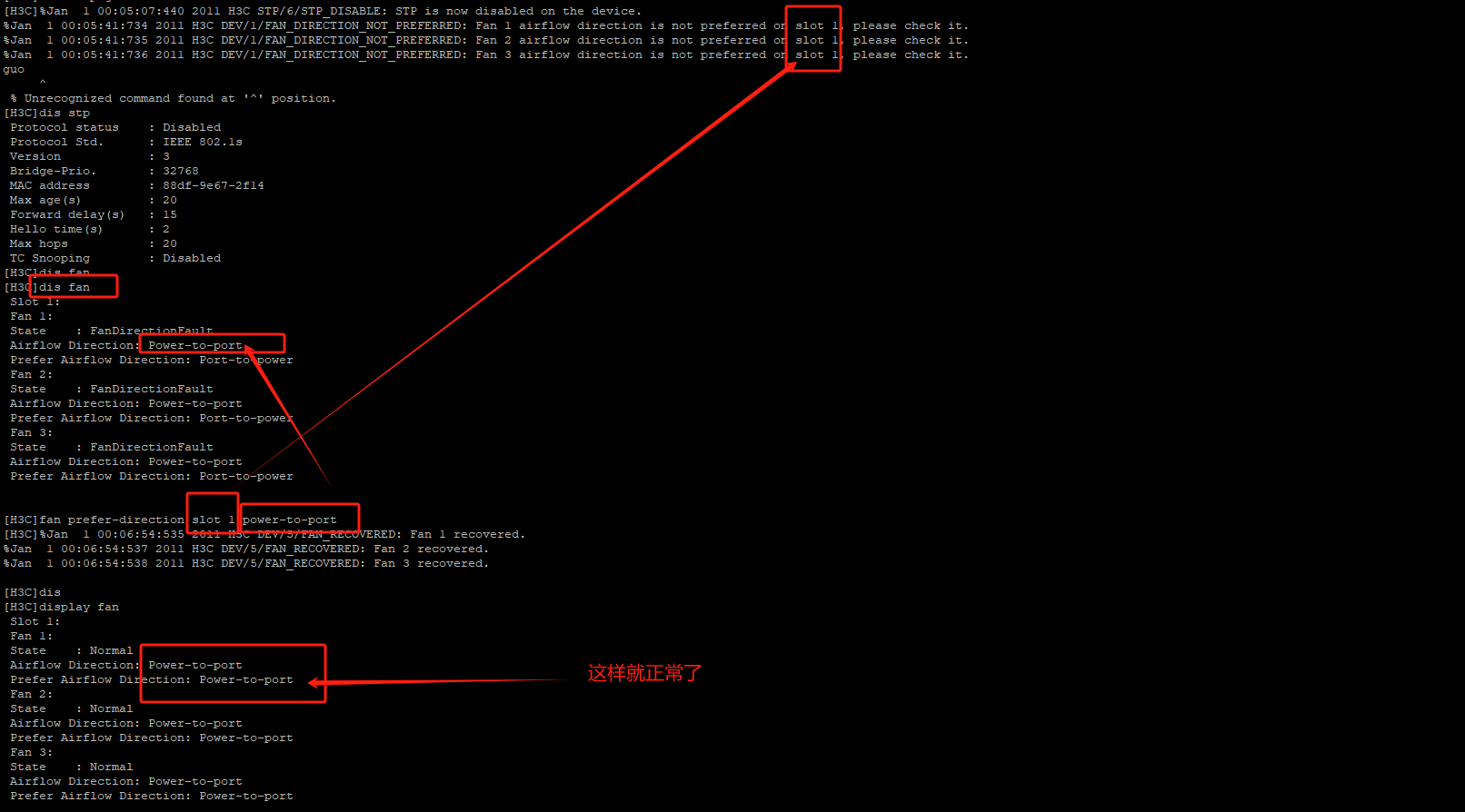

刷过固件后如果出现“Fan 1 airflow direction is not preferred or slot 1 please check it.”的风扇异常报警

241b524d77c7640f0dbb092607ec2e3

输入命令

system-view     // 进入视窗模式
display fan  // 查看风扇状态 看 Airflow Direction: Power-to-port
fan prefer-direction slot 1 power-to-port     // “slot1” 和 “power-to-port”要和上面一致
或者fan prefer-direction slot 1 port-to-power     // 修改风扇的风道
save     // 保存配置

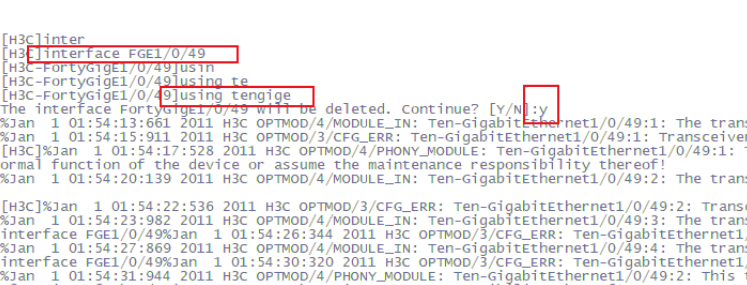

6. 40G端口拆分

system-view     // 进入视窗模式

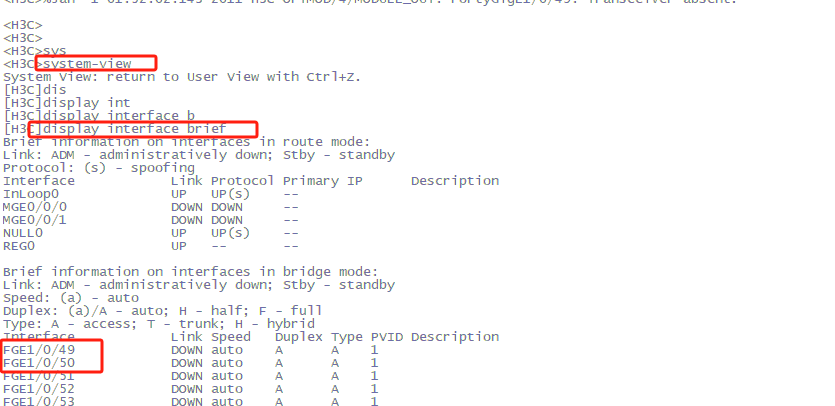

display interface brief   // 查看端口情况
interface fge1/0/49
using tengige       //执行拆分
y    回车

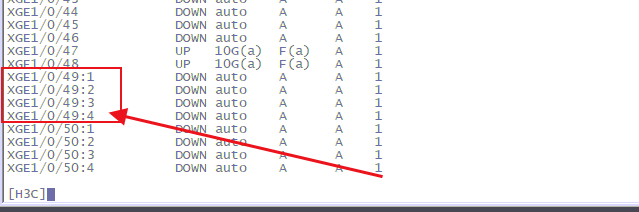

display interface brief   // 查看拆分情况
save     // 保存配置
y    回车
       回车
y     回车
exit  // 退出视窗模式
reboot // 重启机器 先要用exit退出视窗模式
y     回车

7daf2d0a486aeadffc977a9c9f3715b

e24862e647278fcdab9ecfcab1b4bab

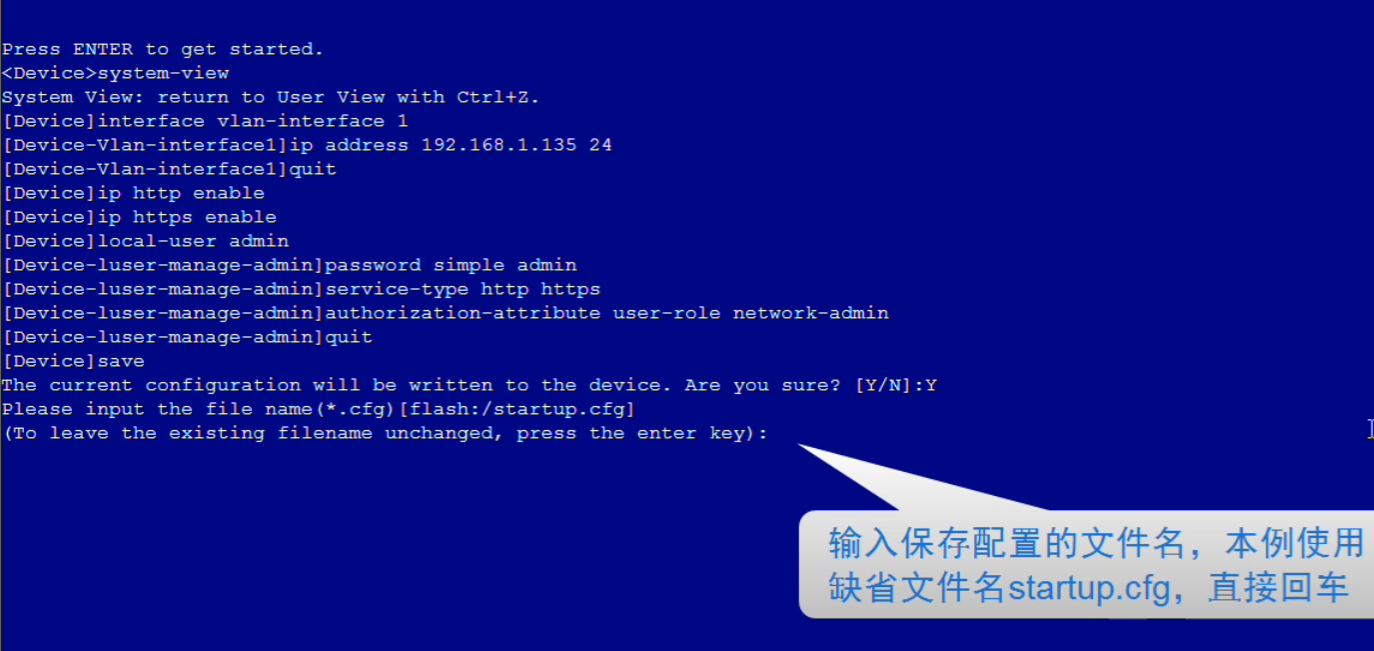

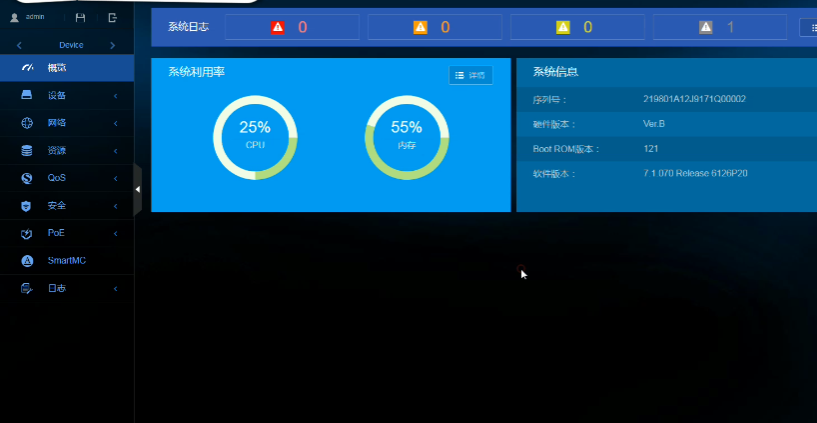

7. 开启Web管理

system-view     // 进入视窗模式
interface vlan-interface 1
ip address 192.168.1.135  24   //假设设置IP192.168.1.135
quit
ip http enable
ip https enable
local-user admin
password simple admin
service-type http https
authorization-attribute user-role network-admin
quit
save    // 保存配置
y       回车
        回车
y       回车
exit    回车   // 退出视窗模式
reboot  回车  // 重启机器 先要用exit退出视窗模式
y       回车
